| модел | размер на платформата | общ размер | височина | тегло | Максимален работен радиус | нетно тегло |
| TGZ-8 | 1200*800 | 5200*1585*1900 | 8m | 200 кг | 4.5M | 1500 кг |
| TGZ-10 | 1200*800 | 5400*1665*1900 | 10m | 200 кг | 5M | 1700 кг |
| ТГЗ-12 | 1200*800 | 6400*1665*1900 | 12m | 200 кг | 6M | 2000 кг |
| ТГЗ-14 | 1200*800 | 6200*1730*2100 | 14m | 200 кг | 8.5M | 2350 кг |
| ТГЗ-16 | 1200*800 | 7000*1730*2200 | 16m | 200 кг | 9M | 2600кг |
| TGZ-18 | 1200×800 | 7100×1850×2260 | 18m | 200 кг | 10 | 4300кг |
| TGZ-20 | 1200×800 | 7700×1850×2260 | 20m | 200 кг | 12M | 4450 кг |
Теглена шарнирно повдигаща стрела – обяснение на механизма за въртене и повдигане

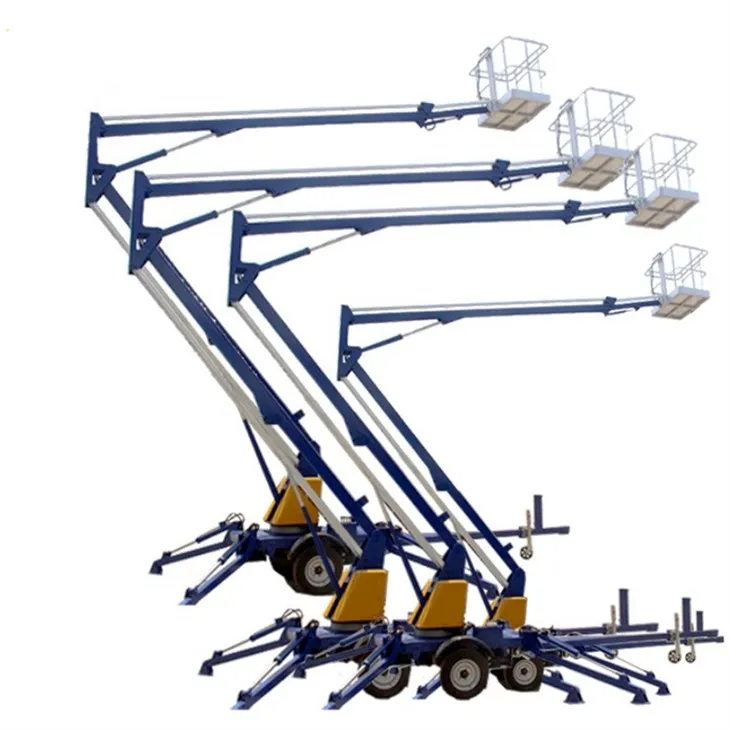

A Теглена шарнирна повдигаща стрела, известен също като aмонтирана на ремарке-въздушна работна платформа, е изключително универсална повдигаща машина, предназначена за работа на височина в строителството, поддръжка на съоръжения, подрязване на дървета и инсталация на комунални услуги. Компактната структура на ремаркето позволява лесното му транспортиране с превозни средства, докато шарнирната система на стрелата позволява на операторите да достигат сложни работни позиции.
Основните технически характеристики на тази машина се крият в нейнитехидравлична система за повдигане и механизъм за въртене, които заедно позволяват на платформата да се движи вертикално, хоризонтално и около препятствия с прецизност.
Система за повдигане на шарнирна стрела
Повдигащото движение на повдигача на теглената стрела се постига основно чрез aмного{0}}секционна съчленена структура на стрелата, задвижвана от хидравлични цилиндри. Този дизайн позволява на платформата да се движи плавно в множество посоки.
1. Основен механизъм за повдигане на стрелата
Theосновен буме свързан към основата на грамофона чрез-здрава шарнирна точка. Аголям хидравличен повдигащ цилиндърсе монтира между шасито и стрелата.
Когато хидравличната помпа доставя масло под налягане:
Theхидравличен цилиндър се удължава, бутане на стрелата нагоре.
Theстрелата се върти около основната панта, повдигайки цялата ръка.
Когато цилиндърът се прибере, стрелата се спуска постепенно.
Този механизъм преобразувахидравлично линейно движение във въртеливо повдигащо движение, което позволява на стрелата да постигне стабилно издигане, като същевременно поддържа структурна здравина.
2. Вторична шарнирна стрела
Над основната стрела е aвторично шарнирно рамо, което увеличава гъвкавостта и работния обхват.
Този раздел използва допълнителеншарнирен хидравличен цилиндърче:
Регулираъгъл между основната стрела и горната стрела
Позволява на платформата дапресегнете препятствия като покриви, оборудване или клони на дървета
Подобрява точността на позициониране по време на работа във въздуха
Шарнирната структура позволява на машината да работидвижения „нагоре-и-нагоре“., които не са възможни при правите телескопични повдигачи.
3. Система за нивелиране на платформата
За да се гарантира безопасността на оператора, работната кошница остава хоризонтална по време на повдигане. Това се постига чрез aмеханична или хидравлична система за -самонивелиране.
Системата автоматично регулира ъгъла на платформата, докато стрелата се движи, като гарантира, че платформата на оператора оставастабилен и равен на всички височини.
Хидравлична ротационна (завъртаща) система
Друга критична функция на теглената стрела ехоризонтално въртене, което позволява на стрелата да покрие широка работна площ, без да мести шасито.
1. Въртящ механизъм на въртящата се маса
Монтажът на стрелата е монтиран на aвъртящ се грамофонразположен в горната част на шасито. Грамофонът е свързан към рамката чрез aвъртящ се лагер(въртящ се пръстен).
Ротацията се управлява от:
A хидравличен двигател
A червячна предавка или планетарен редуктор
A въртящ се венец
Когато хидравличният мотор работи, той задвижва скоростната кутия, която върти въртящия се пръстен и позволява на цялата конструкция на стрелата да се върти около вертикалната ос.
2. 360-Непрекъснато въртене на градуса
Повечето теглени асансьори на стрелата са проектирани да постигат360 градуса непрекъснато въртене, осигурявайки широк работен радиус без препозициониране на машината.
Това значително подобрява ефективността в приложения като:
Екстериорна поддръжка на сградата
Осветителна инсталация
Подрязване на дървета
Складова поддръжка
Хидравлична система за захранване
Движенията на повдигане и въртене се задвижват от aкомпактен хидравличен агрегат, което обикновено включва:
Електрически двигател или бензинов двигател
Хидравлична помпа
Резервоар за масло
Насочващи клапани
Хидравлични маркучи и цилиндри
Операторът контролира движението на стрелаталостове за управление или електронни джойстици, които регулират потока хидравлично масло към всеки задвижващ механизъм.
Тази хидравлична система гарантира:
Плавно повдигащо движение
Прецизно позициониране
Стабилна работа при висока надморска височина
Система за стабилизиране
Преди да започнат операциите по повдигане, машината трябва да се стабилизира с помощта начетири хидравлични конзоли.
Тези опори:
Разширете навън от шасито
Увеличете площта на опорната основа
Нивелирайте машината върху неравен терен
Веднъж разгърнати, те гарантират, че повдигането на стрелата оставаструктурно стабилен по време на повдигане и въртене.
Предимства на теглените асансьори с шарнирна стрела
A теглена шарнирна стрелапредлага няколко предимства в сравнение с други въздушни работни платформи:
Лесен транспорт със стандартни превозни средства
Гъвкава шарнирна стрела за преодоляване на препятствия
Въртене на 360 градуса за голямо работно покритие
Компактно съхранение и ниски транспортни разходи
Надеждна хидравлична повдигаща система
Поради тези предимства стреловите-подемници с ремарке се използват широко встроителство, поддръжка на съоръжения, общинско инженерство и индустрии за озеленяване.
